ECLISSE
Ewoluto

Falban futó tolóajtó szerkezet, amely lehetővé teszi polcok, függesztett szekrények és kapaszkodók rögzítését a szerkezetet befogadó falra

A rendszernek köszönhetően a fal teljes értékű felületként használható, így polcok, szekrények és egyéb elemek is biztonságosan rögzíthetők rá.

Műszaki jellemzők

MÉRETEK

EGYSZÁRNYÚ KIVITEL
L 600–1200 mm
H 1000–2400 mm

KÉTSZÁRNYÚ KIVITEL
L 1200–2400 mm
H 1000–2400 mm

KÉSZ FAL - TOKSZERKEZET VAKOLHATÓ

150 mm

Applicazione su parete in muratura

FALI RÖGZÍTÉS

KÉTPONTOS RÖGZÍTÉS

A tokszerkezet függőleges felületeinek teherbírása a rögzítési pontok számától, a használt tiplik típusától, valamint a fal és a felfüggesztett teher végpontja közötti távolságtól függ. A teher lehet például fogas, polc, függesztett szekrény vagy kapaszkodó.

NÉGYPONTOS RÖGZÍTÉS

A hagyományos táguló tiplik használata esetén a teherbírás 30 kg (a faltól 600 mm-re) és 180 kg (a fal közvetlen közelében) között alakul.
A vegyi dübeles rögzítés ennél nagyobb teherbírást biztosít: 60 kg-ot 600 mm távolságban, illetve akár 360 kg-ot közvetlenül a fal mellett.
Egy vegyi dübellel, négy ponton rögzített kapaszkodó maximális teherbírása elérheti a 100 kg-ot 600 mm távolságra a faltól.

Az ábrán feltüntetett értékek tájékoztató jellegű, óvatos becslések. A műszaki szakemberek az adott igényeknek és a rögzítés módjának megfelelően módosíthatják a terhelhetőségi értékeket. Eltérő vagy különösen kritikus alkalmazások esetén az ECLISSE közvetlen műszaki konzultáció igénybevételét javasolja.

INSPIRÁCIÓT KERES?

Ha kevés a rendelkezésre álló hely, még egy falban futó tolóajtó is jelenthet korlátokat, ha nem teszi lehetővé a szerkezetet befogadó fal kihasználását.

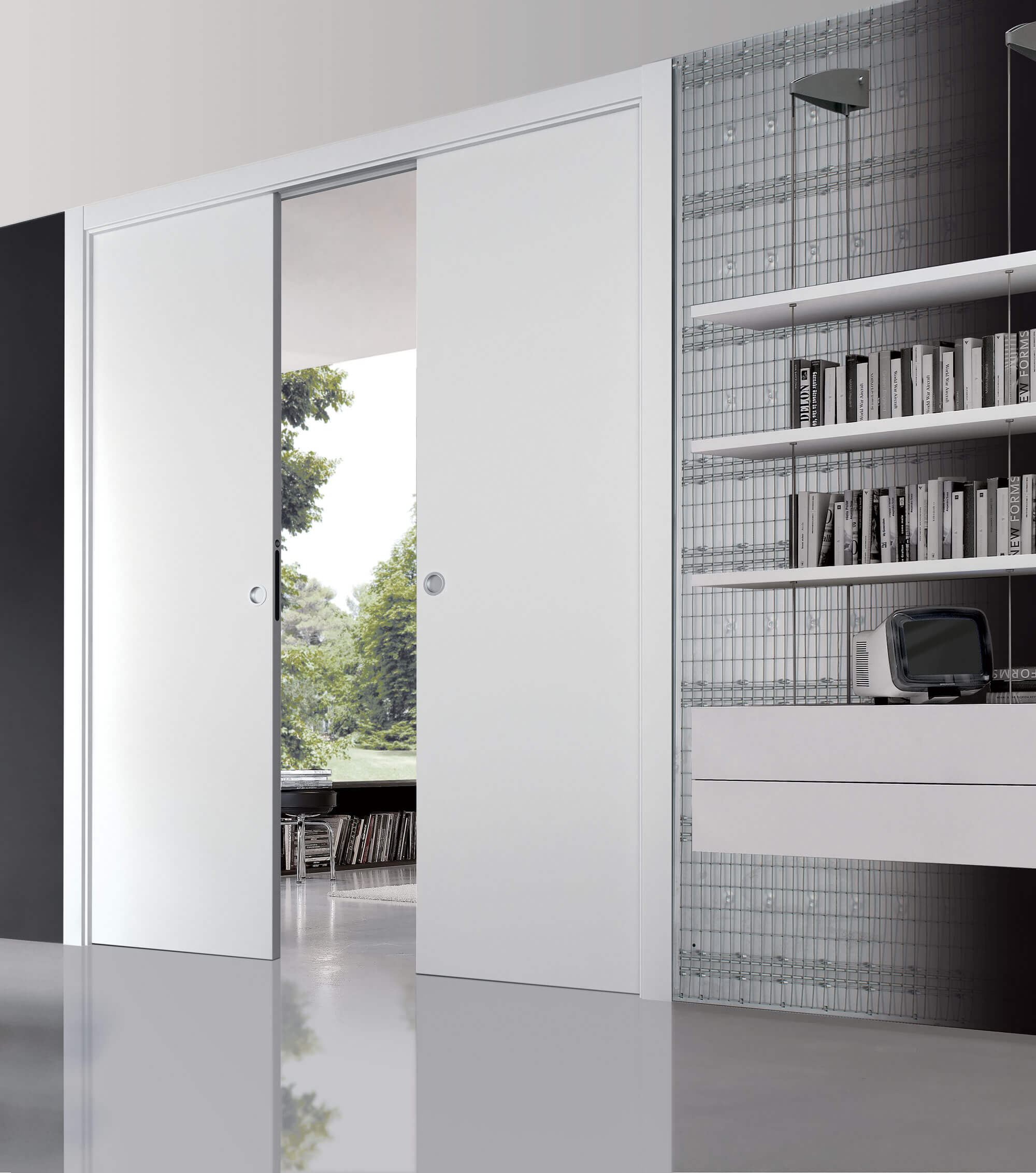

Az ECLISSE Ewoluto lehetővé teszi polcok, függesztett szekrények, kapaszkodók vagy akár zuhanykabinok rögzítését a fal azon szakaszára, amelyben az ajtólap fut.

Intelligens innovációk

TOKSZERKEZET VAKOLHATÓ

A fal teljes felülete kihasználható

Az ECLISSE Ewoluto szerkezete lehetővé teszi polcok, függesztett szekrények, bútorok, kapaszkodók és egyéb elemek biztonságos rögzítését a szerkezetet befogadó falra. Így a rendelkezésre álló felület teljes mértékben kihasználható anélkül, hogy le kellene mondani a falban futó tolóajtó előnyeiről. Ideális megoldás olyan helyiségekben is, ahol akadálymentesítési vagy mozgáskorlátozottakat segítő eszközök felszerelésére van szükség.
