ECLISSE CLASIC KOLLEKCIÓ
ECLISSE
Luce

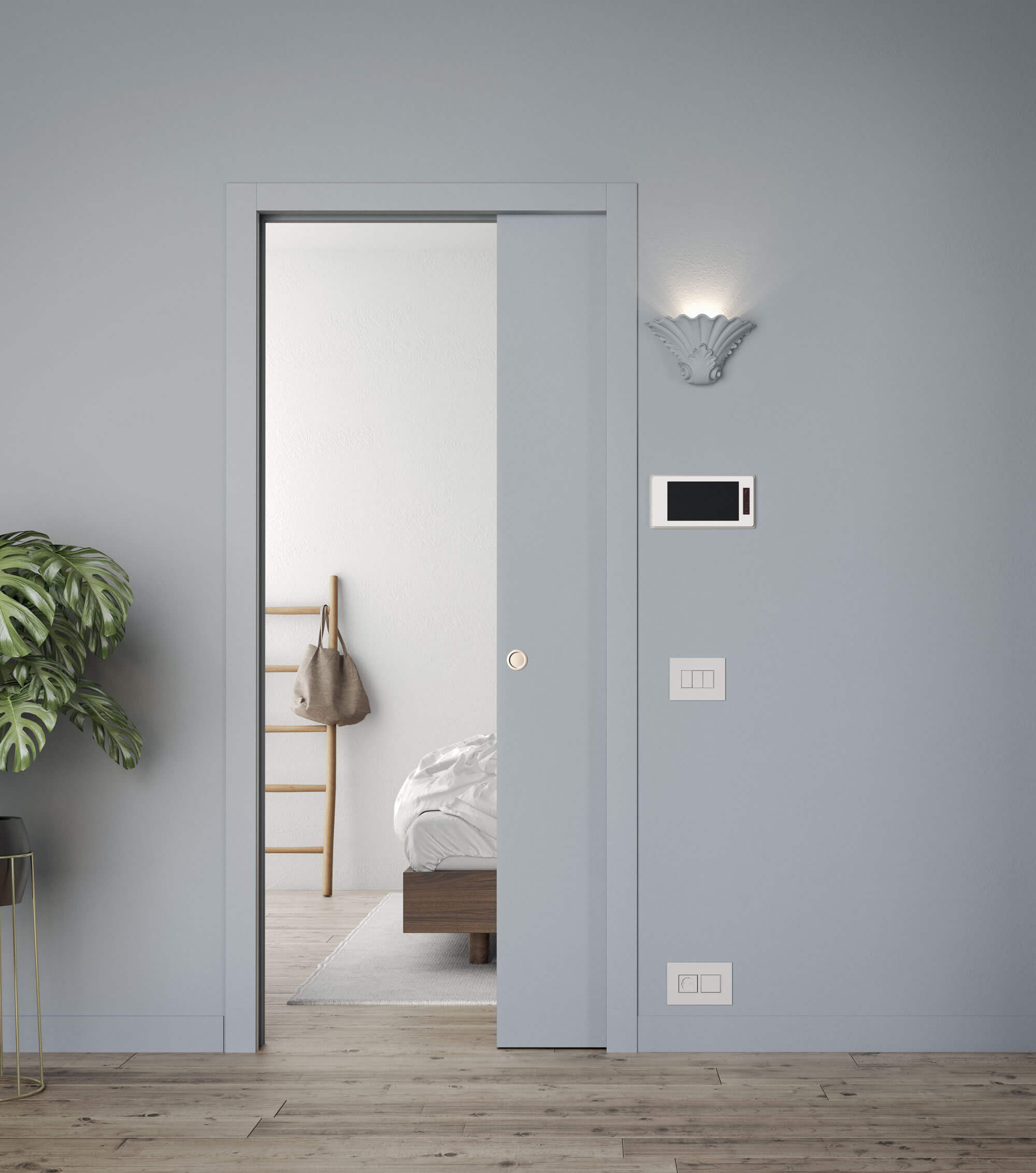

Egyszárnyú falban futó tolóajtó szerkezet elektromos vezetékek és szerelvények elhelyezéséhez
Az első tokszerkezet a piacon, amely lehetővé tette világítási pontok, termosztátok, kapcsolók és elektromos vezetékek integrálását ugyanabba a falba, amely a falban futó tolóajtó szerkezetet rejti.
Műszaki jellemzők
MÉRETEK
EGYSZÁRNYÚ KIVITEL
L 600–1300 mm
H 1000–2600 mm
KÉTSZÁRNYÚ KIVITEL
L 1200–2600 mm
H 1000–2600 mm
KÉSZ FAL
TOKSZERKEZET VAKOLHATÓ
150 mm
TOKSZERKEZET GIPSZKARTONOS
150 mm – 100 mm-es váz + 1 gipszkarton lap a tokszerkezeten + 2 gipszkarton lap a falon
Applicazione su parete in muratura
Applicazione su parete in cartongesso
KÁBELEK BEVEZETÉSE
Az előjelölt lemez részlete
Az előjelölt lemez eltávolítása hagyományos szerelőszerszámokkal
A kábelek bevezetése a tokszerkezet felső részén
A kábelek bevezetése a tokszerkezet alsó részén
Elektromos szerelvénydoboz beépítése (40 mm mélységű, 2 db alaptartozék).
A bevezetett kábelek és a beépített szerelvénydoboz részlete
AZ ECLISSE LUCE 5 ELŐNYE
Költségmegtakarítás
Elemek nélkül
Gyorsabb beépítés
Sokoldalúság
Kisebb falvastagság
KAPCSOLÓK ÉS CSATLAKOZÓK KÖZVETLENÜL AZ AJTÓ MELLETT
Hagyományos tolóajtó tokszerkezet esetén előfordulhat, hogy a kapcsolók és elektromos kiállások túl messze kerülnek az ajtónyílástól.
Az elektromos kiállások fogadására előkészített ECLISSE Luce tokszerkezet segítségével a kapcsolók és elektromos szerelvények mindig az ajtó közelében helyezhetők el, további helyszíni módosítások és utólagos karbantartás nélkül. Ez az előny különösen kétszárnyú ajtók esetén értékelhető.
Intelligens innovációk
TOKSZERKEZET VAKOLHATÓ
+
Előjelölt lemez (szabadalmaztatott megoldás)
+
Gyorsabb kivitelezés
Előjelölt lemez (szabadalmaztatott megoldás)
Vakolható kivitel esetén a zárólemez előjelölt kialakítású, így egyszerűen eltávolítható az elektromos szerelvénydobozok gyors és könnyű beépítéséhez. Az igényektől függően az egyszárnyú változatokban akár 10 szerelvénydoboz (oldalanként 5-5 db), míg a kétszárnyú változatokban akár 20 szerelvénydoboz is elhelyezhető.
Gyorsabb kivitelezés
Az ECLISSE Luce rendszer jelentős időmegtakarítást biztosít a helyszíni szerelés során, mivel nincs szükség a fal utólagos vésésére. A kábelvezető csatorna már a tokszerkezetbe van integrálva, így a védőföldelés előkészítő vezetéke közvetlenül a tok belsejében vezethető el.
TOKSZERKEZET GIPSZKARTONOS
+
Integrált kábelvezető csatorna (szabadalmaztatott megoldás)
+
Speciális elektromos szerelvénydobozok
Integrált kábelvezető csatorna (szabadalmaztatott megoldás)
A tokszerkezet belsejében kialakított speciális kábelvezető csatorna lehetővé teszi a vezetékek biztonságos elvezetését, miközben megakadályozza, hogy azok akadályozzák az ajtólap mozgását. A nyitott szerkezetű, gipszkartonos változatoknál – ahol nincs zárólemez – a rendszer lehetővé teszi az elektromos szerelvénydobozok tetszőleges magasságban történő elhelyezését.
Speciális elektromos szerelvénydobozok
Az elektromos szerelvénydobozokat kifejezetten az ECLISSE Luce rendszerhez fejlesztették ki. Csökkentett, mindössze 40 mm-es beépítési mélységüknek köszönhetően tökéletesen illeszkednek a tokszerkezet kialakításához.
