ECLISSE
Unilaterale

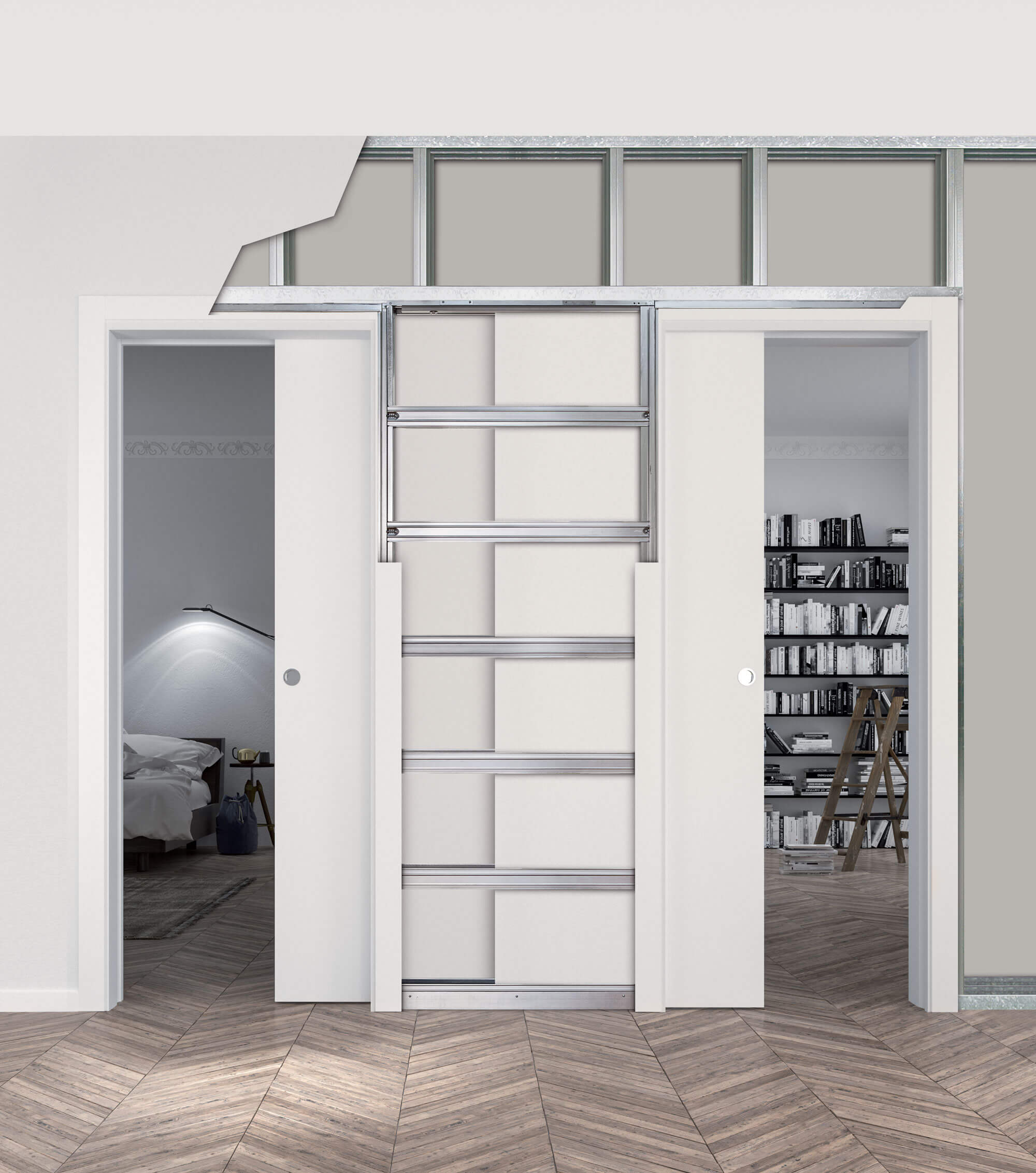

Két egymással szemben elhelyezett falban futó tolóajtó közös tokszerkezetben

Lehetővé teszi két, egymással ellentétes irányban működő tolóajtó elhelyezését ugyanabban a tokszerkezetben, két szomszédos helyiség lezárására.
A két ajtólap egy közös tokban fut, így zárt állapotban is minimális helyet foglal, ideális megoldást kínálva szűkebb terek esetén.

Műszaki jellemzők

MÉRETEK

EGYSZÁRNYÚ AJTÓLAP MÉRETEI
L 600+600 – 1000+1000 mm
H 1000 – 2600 mm

KÉSZ FAL

TOKSZERKEZET VAKOLHATÓ
200 mm

Applicazione su parete in muratura

TOKSZERKEZET GIPSZKARTONOS
175 mm – 2 × 75 mm-es váz + 1 gipszkarton lap

Applicazione su parete in cartongesso

Intelligens innovációk

TOKSZERKEZET VAKOLHATÓ

Letéphető alsó profil

Polisztirol dilatációs elem a felső fém keresztmerevítőben

Letéphető alsó profil

A kivitelezés során előfordulhatnak kisebb pontatlanságok. A letéphető alsó profil lehetővé teszi a már beépített tokszerkezet és a kész padlószint közötti magasságbeli eltérések korrigálását. Működési elve ugyanaz, mint egy konzervdoboz nyitásánál: a profil felemelhető és eltávolítható, így a tokszerkezet alsó része alatt rendelkezésre álló tér is kihasználható.

Polisztirol dilatációs elem a felső fém keresztmerevítőben

A dilatációs elem segít elnyelni az esetleges szerkezeti mozgásokat, míg a fém sínhordozó felső keresztmerevítő nagyobb ellenállást biztosít a felülről érkező terhelésekkel szemben. Alapfelszereltségként megtalálható minden vakolható modellben (az ECLISSE Circular kivételével).

TOKSZERKEZET GIPSZKARTONOS

Önközpontosító ajtóvezető

Fém és fa ütközőoszlop

Önközpontosító ajtóvezető

Önközpontosító kialakításának köszönhetően gyorsan és egyszerűen rögzíthető közvetlenül a tokszerkezethez, a padló megfúrása nélkül. A részletekre is odafigyelve két külön változatot fejlesztettünk ki: egyet faajtókhoz és egyet üvegajtókhoz. Így az ajtólap mindig egyenletesen és akadálymentesen fut a szerkezet belsejében, az adott anyag vastagságához és tulajdonságaihoz igazodva.

Fém és fa ütközőoszlop

A fém ütközőoszlop növeli a szerkezet stabilitását és megelőzi az esetleges deformációkat, míg a fa elem megkönnyíti az ütközőtok és a kiegészítők rögzítését.
